1.柜体
1.1柜体材料耐火时间不应低于240分钟(内外耐燃),240分钟内柜体整体屏障不应被火灾打破(应具备相关认证,例如UL、3C等或第三方权威报告);
1.2柜体整体满足整柜EX EN-60079的防爆要求,并出具防爆证书及检测报告;
1.3 柜体(柜体内壁、盛漏槽结构内壁、防火门内壁及与柜体接口)必须防渗漏(或有防渗漏涂层),避免渗漏危险废物到柜外。防渗漏区域至少能够覆盖危险废物或其溶出物可能涉及到的范围;
1.4应根据施工所在地沿海气候条件,设计柜体满足防腐、耐化学、耐候性的要求(全柜整体)。内外壁(包括顶部)均需要有氟碳漆涂层,使得柜体可以在满足相关功能要求的前提下,寿期达到至少10年(正常使用);
1.5柜体底部具有多处锚点,放置到指定位置后可与地面进行连接,应至少可以持续抵御台风天气;
1.6柜体结构应具有雨水导流设计,导流槽、导流板等。整个柜体不应在风雨天气环境下,存在积水部位;
1.7柜体内配置的电器及其部件防尘防雨等级应大于IP53;柜体外配置的电器及其部件防尘防雨等级应大于IP54;
1.8柜体配置的电器及其部件应具有耐腐蚀性、耐候性;
1.9 柜体应根据不同尺寸配置相应数量防爆泄压装置,平时严密关闭状态。当柜内达到开启泄压装置压力值时,泄压装置开启;当柜内压力小于一定值时,泄压装置自动关闭。
2.防火门

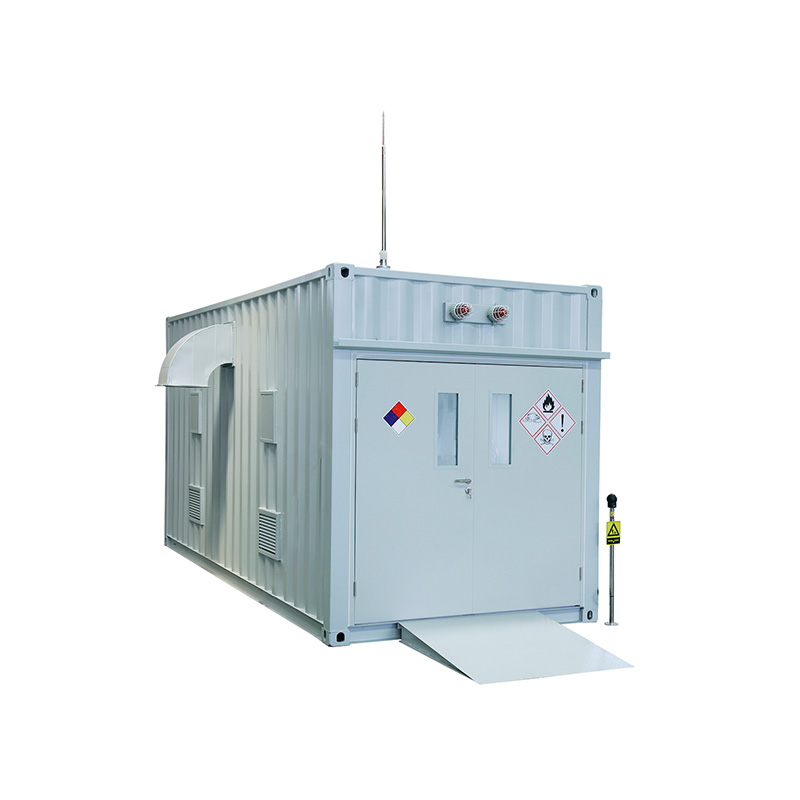

2.1柜体采用甲级防火门,应具备相关认证,例如UL、3C等或第三方权威报告;
2.2门板同柜体之间有使用接地装置进行连接应,消除因防火门开关时摩擦碰撞可能产生的静电、火花。
2.3防爆玻璃观察窗应具备同防火门一致的相关认证,例如UL、3C等或第三方权威报告。
2.4 柜门配置对应电磁门吸,电磁能够保持门开启的状态,以便人员进行装卸;包含开闭门开关。
3. 漏液回收系统
3.1箱体底部为完整钢制盛漏托盘,符合EPA 40 CFR 264.175 环境保护法。同时柜体底部设计有排液阀,大量泄漏时打开阀门可外排,少量泄漏可使用对应吸附类产品进行泄漏吸附;
3.2 盛漏托盘上方均匀铺设热浸锌钢制格栅,格栅设计承重能力:1300Kg/m²
4.静电、雷电防护系统
4.1柜体门口设置有人体静电释放柱,与柜体主体连接,用于工作人员在进入前触摸,泄去其身体上所携带的静电荷,用于防范静电危害。
4.2柜体安装避雷装置,用于防范雷电危害。
4.3防雷效果需经过有资质的第三方机构检测合格。
4.4避雷针应与基座良好固定,可抵御台风等级与主柜体相同。
4.5柜体电源处安装防浪涌保护器。
5.智能控制系统
5.1 控制系统配置全彩触摸屏幕,能实时显示各项参数状态。
5.2 整个设备由微型计算机系统集中控制,根据客户设定参数,计算机系统自动实时检测各传感器参数,智能联动控制风机、可燃气体传感器、温度控制系统的启停、门禁及照明系统的开关、预警及报警等各功能。
5.3 当参数指标达到预警设定值时,控制系统通过云管理平台给管理员发送短信或语音预警通知,便于用户提前处理险情;
5.4 控制系统支持APP登录,可远程查看柜体内温度、柜外温度、空气湿度、柜体门开门状态、柜内空调状态及当前设定温度等工作状态、排风系统排风等工作状态参数。
6.视频监控系统
6.1柜内柜外配置防爆型POE网络摄像机(不低于130万像素),超高清1080P分辨率,带夜间红外监控功能;
6.2留有RJ45网络端口可与校内的总监控系统对接;
6.3视频监控系统带存储记忆功能,可记录一个月以上监控数据,可以在手机、电脑上随时查看。
7. 传感监控系统
7.1柜内设置防爆温、湿度传感装置、防爆可燃气体监测传感装置、防爆VOC气体监测传感装置、防爆温烟感监测传感装置,带LED现场数据显示功能,用于柜体内部环境监测;
7.2各传感装置能24小时实时监测柜体内部,当指标达到设定安全值时,通过控制系统智能执行各类处置措施和报警。
8. 通风排气系统
8.1排风系统与控制系统有联动功能,当控制系统监测到内部指标超标时,自动启动排风系统,风机底座配备减震措施。
8.2 风机通过Ex防爆认证,AC 220V,功率180W,转速1450(r/mim),风叶直径300mm,风量24m立方米/min,防腐等级:WF1,风道末端有百叶翻板;
8.3进风口在温度74℃情况下自动关闭,关闭后其耐火时间不应低于90分钟(内外耐火),相关装置应具备相关认证,例如UL、3C等或第三方权威报告;
8.4出风口在温度74℃情况下自动关闭,关闭后其耐火时间不应低于90分钟(内外耐火),相关装置应具备相关认证,例如UL、3C等或第三方权威报告;
8.5进风口风道填充自动膨胀材料,火灾发生后,膨胀材料自动封堵风道。膨胀材料耐火时间不低于90分钟,需提供第三方权威报告。
9.紧急洗眼冲淋系统
9.1复合式紧急喷淋洗眼器,材质为304不锈钢材质,安装在离柜门外一边,紧急情况下能在5S内到达,需持续稳定水流,1秒迅速无障碍启动。
9.2洗眼器应具有泄水装置,能将管路内的水排出,防止在寒冷天气下使管路结冰。
9.3 复合式洗眼器需有CSA认证证书及测试报告。
10.温度控制系统
10.1柜体墙体设置100mm厚的A级防火隔热材料,防止气温过高时内部温度过热。

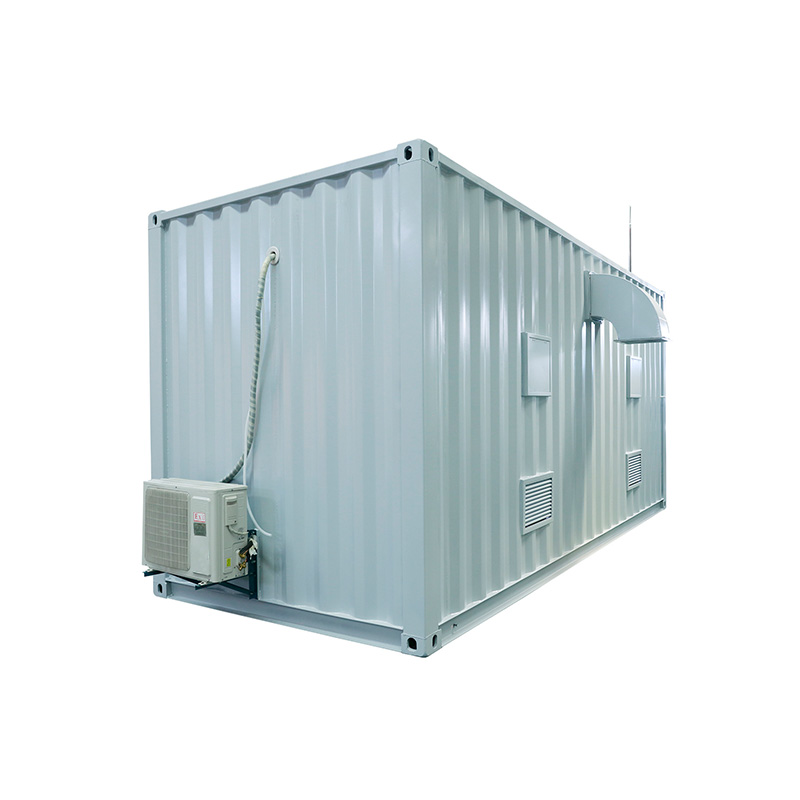

10.2柜体内设有防爆空调,在室温过高过低时能有效控制柜内温度。防爆分体空调:额定电压220V50Hz,采用美的、格力等品牌空调。提供防爆空调防爆合格证书复印件。
10.4防火隔热材料提供质量监督检验中心出具的防火节能保温板检测报告复印件,检测报告中需体现防火等级。
11.消防灭火系统
11.1柜体内配有自动灭火装置,覆盖整个柜体内部,当室内温度达到70℃时,感温元件自动爆破,灭火药剂自动喷放到防护区实施灭火。
12.防爆供电系统
12.1防爆供电系统由防爆LED照明灯、防爆应急灯、防爆安全出口指示灯、防爆声光报警器等防爆器件组成,柜内所有电路敷设需按照防爆要求GB3836安装。
12.2相关器件具备防爆产品质量监督检验中心出具的防爆合格证(网上可查)和检测报告。
13.过滤装置
13.1柜内含VOC气体经过过滤装置排放后,进入环境中的气体满足GB16297和GB14554的要求;
13.2过滤装置含有或可添加小型设备:(例)活性炭吸附箱、过滤单元、光氧设备,空气净化器等;
13.3如过滤装置布置位置可以减小噪音或有其他必要性,过滤装置可独立柜体外设置。
14.标识标牌
14.1安全警示标识、标牌应采用耐腐蚀材料;
14.2按GB15562.2和《全球化学品统一分类和标签制度》GHS或其他权威标准的规定设置警示标识、标牌。
15.产品保险
15.1此产品购买不低于1000万人民币的第三方责任险。
16.售后服务和质保
16.1购买产品包安装调试;
16.2电气部件质保1年,柜体质保10年;
16.3产品出现问题2小时内响应,技术服务人员48小时内到达现场解决。
